FICHE TECHNIQUE Scania

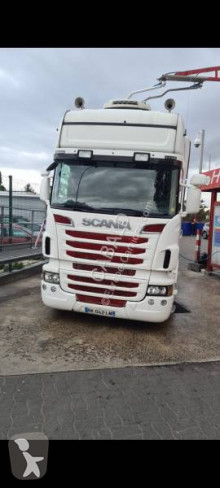

Tracteur Scania R 1

Scania
500 / 560 / 620 / 730 Euro 5

Caractéristiques principales

Gamme R
Modèle 500 / 560 / 620 / 730 Euro 5
Version LA4x2MN(L)A(B)
Type de véhicule Tracteur
Configuration essieux 4x2
PTAC 19 000 kg
PTRA 44 000 kg
Poids max avant 7 500 kg/8 000 kg
Poids max arrière 13 000 kg

Dimensions Tracteur Scania R

500 / 560 / 620 / 730 Euro 5
CR19CR19HLCR19TL
Empattement353739353739353739

A / Longueur hors tout

5,785 m5,935 m6,135 m5,785 m5,935 m6,135 m5,785 m5,935 m6,135 m

B / Largeur

2,476 m

C / Entrée de carrosserie

0,925 m

D / Entrée de carrosserie pont arrière

2,625 m2,775 m2,975 m2,625 m2,775 m2,975 m2,625 m2,775 m2,975 m

E / Porte à faux avant

1,455 m

F / Empattement

3,55 m3,70 m3,90 m3,55 m3,70 m3,90 m3,55 m3,70 m3,90 m

N / Porte à faux arrière

0,78 m

H1 / Hauteur chassis (avant) à vide

-

H1 / Hauteur chassis (avant) en charge

-

T / Hauteur cabine à vide

-

Y / Avancée de la selette mini

0,222 m0,231 m0,241 m0,222 m0,231 m0,241 m0,222 m0,231 m0,241 m

Y / Avancée de la selette maxi

0,671 m0,701 m0,739 m0,671 m0,701 m0,739 m0,671 m0,701 m0,739 m

Y / Avancée standard de la sellette

0,510 m0,660 m-0,510 m0,660 m-0,510 m0,660 m-

Rayon de braquage entre murs

7,3 m7,5 m7,9 m7,3 m7,5 m7,9 m7,3 m7,5 m7,9 m

Masses

CR19CR19HLCR19TL
Empattement353739353739353739

Chaîne cinématique

  • Norme Euro 5
  • Programmateur de vitesse et de régime
  • 8 cylindres en V refroidis par eau
  • Échangeur thermique air-air
  • Épurateur d'huile
  • Filtre à huile
  • Prise d'aspiration en avant de la cabine côté droit
  • Échangeur de la température huile-eau
  • Ventilateur à commande électronique

Motorisation DC16 19 DC16 18 DC16 17 DC16 21

NomDC16 19 - 500 ch Scania SCRDC16 18 - 560 ch Scania SCRDC16 19 - 620 ch Scania SCRDC16 19 - 730 ch Scania SCR
Cylindrée15,6 l15,6 l15,6 l16,4 l
Alésage x course127 mm x 154 mm127 mm x 154 mm127 mm x 154 mm130 mm x 154 mm
Puissance administrative42 cv42 cv42 cv44 cv
Puissance368 kw à 1800 tr/min412 kw à 1900 tr/min456 kw à 1900 tr/min537 kw à 1900 tr/min
Couple2500 Nm à 1000-1300 tr/min2700 Nm à 1000-1400 tr/min3000 Nm à 1000-1400 tr/min3500 Nm à 1000-1350 tr/min
Type d'injectionPDEPDEPDEXPI
SuralimentationTurbocompresseurTurbocompresseurTurbocompresseurTurbo à géométrie variable
Capacité huile32 l32 l32 l47 l
Circuit de refroidissement (avec ralentisseur)96 l96 l96 l65 l
Liquide de refroidissement (sans ralentisseur)76 l76 l76 l45 l
Ralentisseur moteur - puissance de freinage304 kw (425 ch)304 kw (425 ch)304 kw (425 ch)320 kw (436 ch)

Cabine

Intérieur

  • Siège chauffeur : médium
  • Amortisseur réglable siège chauffeur
  • Siège passager : Rabattable
  • Couchette inférieure : Habillage standard
  • Largeur couchette inférieure : 800 mm
  • Couchette supérieure
  • Siège chauffeur : luxe ou basique (uniquement pour CR19N)
  • Sans amortisseur réglable siège chauffeur
  • Habillage siège chauffeur : cuir noir logo V8 (avec siège chauffeur luxe), cuir sable (avec siège chauffeur luxe), cuir + velours sable, vinyle + tissu
  • Siège passager : luxe ou médium
  • Couchette inférieure
  • Largeur couchette inférieure : extensible
  • Couchette supérieure : Préparation
  • Largeur : 600 mm
  • Largeur : 700 mm (uniquement pour CR19 H et Topline)

Extérieur

  • Hauteur de pavillon : Normale
  • Suspension : 4 points air
  • Éclairage : H7
  • Couleur du châssis : gris standard Scania
  • Couleur cabine : blanc ivoire standard Scania
  • Couleur de calandre : noir brillant
  • Emblème avant : Fini chrome
  • Hauteur de pavillon : haute ou abaissée
  • Suspension : 4 points mécaniques (pour CR19N)
  • Éclairage : H4
  • Couleurs et bandes décoratives : autres teintes

Roues et Pneumatiques

  • Essieu avant 1 : 315/80R22.5 / Michelin
  • Pont arrière 1 : 315/80R22.5 / Michelin
  • Roues de secours : 315/80R22.5 / Michelin
  • Jantes : 9.00x22.5 acier
  • Contrôle pression des pneumatiques
  • Cales de roues
  • Cric
  • Jantes aluminium mates ou polies

Équipement de freinage

  • Système de gestion d'air (APS) : air
  • ABS : Intégré au système EBS
  • Type de freins des roues : à disque
  • Contrôle de frein : électronique (EBS)
  • Commande de frein sur échappement : Manuelle
  • Type de flexible de frein : Iso
  • Antipatinage de roues : Intégré au système EBS
  • Système de gestion d'air (APS) : air haute capacité
  • Démarrage en pente
  • Système ESP : non deconnectable ou déconnectable
  • Ralentisseur (Retarder) : Scania R3500 ou R4100
  • Connecteur de frein remorque

Alimentation électrique

  • Batterie : 180 Ah
  • Position : Côté gauche
  • Alternateur : 100 A
  • Coupe-batteries : Service
  • Commande coupe-batteries : Manuelle extérieure côté gauche
  • Batterie : 140 / 225 Ah
  • Position : Arrière châssis
  • Alternateur : 150 A
  • Coupe-batteries : Sécurité / Sans coupe-batteries
  • Commande coupe-batteries : électrique par interrupteur au tableau de bord + manuelle extérieure côté gauche
  • Commande coupe-batteries : électrique par interrupteur au tableau de bord
  • Commande coupe-batteries : sans commande coupe batteries

Assistance et communication

  • Chronotachygraphe : digital à carte
  • Boitier électronique : C200

Légende
  • : Équipement de série
  • : Équipement en options

Notes :

1 Les informations et les illustrations de cette fiche technique sont communiquées à titre indicatif. L’ensemble de ces données est susceptible d’être modifié par le constructeur. Pour de plus amples informations, vous pouvez vous adresser directement à votre distributeur.
