FICHE TECHNIQUE IVECO

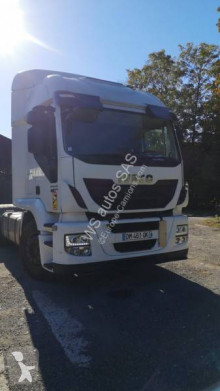

Tracteur IVECO Stralis 1

IVECO
AD 440 S 36 TP-HR

Caractéristiques principales

Gamme Stralis
Modèle AD 440 S 36 TP-HR
Type de véhicule Tracteur
Configuration essieux 4x2
PTAC 19 000 kg
PTRA 40 000 / 44 000 kg
Poids max avant 8 000 kg
Poids max arrière 13 000 kg

Dimensions Tracteur IVECO Stralis

AD 440 S 36 TP-HR
Acive Day
Empattement3638

A / Longueur hors tout

6,068 m6,258 m

B / Largeur

2,550 m

C / Entrée de carrosserie

-

D / Entrée de carrosserie pont arrière

-

E / Porte à faux avant

1,410 m

F / Empattement

3,610 m3,790 m

N / Porte à faux arrière

1,048 m

H1 / Hauteur chassis (avant) à vide

0,950 m

H1 / Hauteur chassis (avant) en charge

0,920 m

T / Hauteur cabine à vide

2,963 m

Y / Avancée de la selette mini

0,380 m0,400 m

Y / Avancée de la selette maxi

0,980 m1,020 m

Y / Avancée standard de la sellette

-

Rayon de braquage entre murs

7,100 m7,300 m

Masses

Acive Day
Empattement3638

Chaîne cinématique

  • Diesel 4 temps - 6 cylindres en ligne - injection directe - suralimenté par un turbocompresseur à géométrie variable
  • Système d’alimentation à combustible : Injection à rampe commune - gestion électronique de l’injection - filtre à combustible principal multi-filtration et pré filtre décanteur chauffants.
  • Système de Lubrification : par pompe à huile - un filtre à huile Green - échangeur thermique eau/huile – capacité d’huile maximum 25 litres
  • Système de Refroidissement : radiateur - pompe à eau et ventilateur électromagnétique 3 vitesses.
  • Aspiration d'air : prise d'air sur face arrière cabine - filtre sec à cartouche micrométrique.
  • Dispositif anti-pollution : par post traitement du type SCR (AdBlue) et filtre à particules à régénération continue. Conforme à la Directive 64/2012A/UE (EURO 6)
  • Compresseur d'air : bicylindres 630 cm3 avec Energy Saving
  • Compresseur d'air bi-cylindres
  • Préfiltre gasoil à tête chauffante
  • Avec Ecofleet
  • Echappement à tubulure verticale
  • PTR 60T Uniquement Cursor 11 et 13
  • Sans Ecofleet

Motorisation FPT Cursor 8

NomFPT Cursor 8
Cylindrée7,790 L
Alésage x course115 x 125 mm
Puissance administrative23 cv
Puissance maxi265 kW (360 ch) de 1685 à 2400 tr/min
Couple maxi1500 Nm de 1125 à 1685 tr/min
Capacité huile23 L
Circuit de refroidissement-
Ralentisseur moteur - puissance de freinage-

Cabine

Intérieur

  • Hauteur intérieure 157 cm
  • Largeur aux coudes 199 cm
  • Profondeur 145 cm
  • Deux mains courantes à l'ouverture des portes
  • Siège conducteur pneumatqieu avec ceinture embarquée et appui tête
  • Réglage de l'assise en hauteur, en avancée et en profondeur
  • Abaissement rapide de la suspension du siège conducteur afin de faciliter la sortie
  • Amortissement longitudinal de l'assise
  • Réglage du dossier
  • Siège passager mécanique avec ceinture embarquée et appui tête
  • Deux coffres sous abattant dans le plancher
  • 2 porte-gobelets et 1 vide-poches sous console centrale
  • 2 petits rangements côté passager
  • Un rangement format A4 sur planche de bord
  • Une boîte à gants côté passager
  • Deux rangements dont un fermé au dessus du pare-brise
  • Panneaux de portes avec un vide-poches et 2 rangements dont 1 fermé
  • Réglage pneumatique du volant en hauteur et profondeur
  • Commandes de la radio et de l'ordinateur de bord au volant-Radio CD MP3 Bluetooth avec 6 hauts-parleurs (Porteur)
  • Radio multifonction IVECONNECT avec 6 haut-parleurs (Tracteur)
  • Contrôlographe numérique 1/2 conducteurs Siemens
  • Prédisposition CB
  • Prédisposition pour les carossiers dans la planche de bord
  • Support de téléphone
  • Une prise 12 Volts
  • Tableau de bord avec lecture analogique de la vitesse du véhicule, du régime moteur, du niveau de carburant, de la température d'eau
  • Ordinateur de bord avec écran LCD couleur pour afficher entre autres : la température extérieure, le kilométrage des dernières missions, le niveau d'huile, les stations de radio...
  • Accoudoir siège conducteur
  • Adaptative Cruise Control
  • Air conditionné à commande manuelle
  • Autoradio Bluetooth
  • Avertisseur sonore pneumatique sur châssis
  • Cruise Control (régulateur de vitesse)
  • Feux de jour (DRL) à LED
  • Insonorisant 64dB
  • Siège conducteur pneumatique en tissu
  • Siège passager en tissu
  • Visière pare
  • Tachygraphe numérique SIEMENS
  • Triangle de secours
  • Air conditionné à commande automatique
  • Autoradio Bluetooth
  • Avertisseur sonore pneumatique sur châssis
  • Chauffage autonome à air
  • Chauffage autonome à eau cabine + moteur Eberspache
  • Déflecteur de toit blanc
  • Intérieur Cabine Lavable
  • Kit fumeur
  • Lave phares
  • Pare-brise chauffant
  • Pare-choc acier (CCM prévoir délais supplémentaire)
  • Peinture déflecteur de toit couleur cabine
  • Peinture métallisée
  • Peinture payante
  • Peinture toit couleur cabine
  • Prédisposition gyrophares
  • Prédisposition Toll Collect
  • Rideau pare-soleil sur pare-brise
  • Rideaux pare-soleil sur portes
  • Sans sticker
  • Siège central
  • Siège conducteur pneumatique chauffant et réglage lombaire en tissu
  • Siège conducteur pneumatique en vinyle
  • Siège conducteur pneumatique ventilé
  • Siège passager en vinyle
  • Siège passager pneumatique chauffant et réglage lombaire en tissu
  • Siège passager pneumatique en tissu
  • Siège passager pneumatique en vinyle
  • Trappe de toit ouverture manuelle
  • Trompes à air
  • Visière pare-soleil
  • Vitres AR cabine
  • Volant Cuir
  • Pack Confort AD Tracteur
  • PAck Luxe AD Tracteur
  • Pack AERO

Extérieur

  • Toit bas
  • Cabine courte basculante à 67°
  • Basculement de la cabine manuelle par pompe hydraulique
  • Cabine en tôle d’acier galvanisée deux faces
  • Protection des tôles contre la corrosion par cataphorèse
  • Face avant en matériau composite
  • Face avant avec une poignée montoir et deux marches d’accès au pare brise
  • Barre anti-encastrement avant (FUP)
  • Prise d’air haute
  • Coffre à outil côté gauche
  • Emmarchement 3 marches
  • Eclairage d’emmarchement
  • Suspension de cabine 4 plots élastiques
  • Suspension arrière cabine de type Mc Pherson
  • Deux bras d’essuie-glace à 2 vitesses et une intermittente
  • Capacité totale du bocal de lave glace 6 litres
  • Deux rétroviseurs principaux
  • Un rétroviseur d’accostage
  • Un rétroviseur grand angle à gauche et un à droite
  • Un antéviseur
  • Antenne radio
  • Deux optiques code phares
  • Deux feux d’encombrement supérieur
  • Emplacement en façade pour logo client
  • Feux antibrouillard et longue portée
  • Feux bi-Xénon
  • Gyrophares Gauche et Droit

Roues et Pneumatiques

  • Jantes en acier
  • Pneu. 315/80R22.5
  • Cric
  • Cales de roues (x2)
  • Jantes Alcoa Brillante (4x2)
  • Jantes Alcoa Durabright (4 x 2)
  • Jantes Alcoa Mat (4 x 2)
  • Pneu. 13R22,5 (4x2)
  • Pneu. 315/70R22,5 (4x2)
  • Pneu. 315/80R22,5
  • Pneu. 385/55R22,5 - 315/70R22,5 (4x2)
  • Pneu. 385/65R22.5 - 315/80R22.5
  • Pneu. CHOIX DE LA MARQUE
  • Porte roue de secours
  • Roue de secours

Freinage

  • Frein de service : EBS + ABS (ASR) pneumatique à deux circuits indépendants
  • AEBS : Système de freinage d’urgence automatique, Essieu N°1 : Disques Ø 436 mm, Essieu N°2 : Tambours Ø 410 mm Surface totale de freinage : 3085 cm2
  • Frein de stationnement : agissant sur les roues AR par la purge des cylindres à ressort.
  • Frein de secours : réalisé par l’indépendance des circuits.
  • Frein d’endurance : SEB Super Engine Brake puissance de retenue 174 kW à 2400 tr/min. Ralentisseur hydraulique (en option) 500kW 3200Nm.
  • Hill Holder
  • Ralentisseur Hydraulique
  • Réservoir d'air en aluminium

Boîte de vitesses

  • Boite A : ZF 16S1820 TO - Boîte mécanique à 16 rapports de marche avant et 2 de marche arrière.
  • Boite B : ZF 12AS2330 TO - Boîte automatisée à 12 rapports de marche avant et 2 de marche arrière.
  • Eco-Roll

Embrayage

  • Pour moteur 360 ch E6 et boite A, B : Monodisque à sec de 16'' (410 mm) - Servo débrayage hydraulique avec rattrapage de jeu automatique

Ponts arrières

  • Pour moteur 360 ch E6 : MS 13-175/X à simple réduction - carter transversal en tôle d'acier. Capacité en huile : 12,5 litres
  • Pour moteur 360 ch E6 : Iveco Type 451391 à double réduction avec blocage de différentiel. Capacité en huile : 16 litres.

Direction

  • Hydraulique à assistance intégrée ZF 8098
  • Essieu n1 : Directeur - IVECO type 5876/64/4 - roues simples
  • Essieu n2 : Moteur - 45139I à double réduction - blocage de differenciel - roues jumelées

Châssis

  • Longerons en U de couleur gris (RAL N° 7021)
  • Dimension 304,4 x 80 x 7,7 (mm)
  • Barre anti-encastrement AV (FUP).
  • Châssis renforcé
  • Sellette de Marque JOST
  • Sellette h = 150 mm + bâti 50 mm
  • Version remorquant prévoir : DFR, Prise de remorque 2 x 7 broches
  • Blocage de différentiel arrière
  • Frein de parc sur les roues AV
  • Mesure de charge sur essieu pneumatique
  • Protection châssis Tectyl
  • Sellette à 1070 mm
  • sellette h = 150 mm + bâti 12 mm
  • Sellette de Marque Fischer
  • Sellette entretien réduit h = 150 mm + bâti 100 mm
  • Sellette entretien réduit h = 150 mm + bâti 12 mm
  • Sellette entretien réduit h = 150 mm + bâti 50 mm
  • Sellette entretien réduit h = 185 mm + bâti 100 mm
  • Sellette entretien réduit h = 185 mm + bâti 50 mm
  • Sellette h = 150 mm + bâti 100 mm
  • Sellette h = 185 mm + bâti 100 mm
  • Sellette h = 185 mm + bâti 50 mm
  • Version remorquant prévoir : Prise de remorque 15 broches

Equipements électriques

  • AEBS
  • Alternateur 90 A
  • Batterie 220 Ah
  • LDWS
  • Buzzer marche AR
  • Buzzer marche AR non désactivable
  • Coupe batterie électrique en cabine
  • Matières dangereuses
  • Equipement de base
  • Prise remorque 15 broches
  • Coupe batterie ADR cabine
  • Coupe batterie ADR cabine + châssis
  • Contrôlograhe numérique pour ADR
  • Prise Parc 220V
  • TPMS (Mesure de pression des pneus)

Suspensions

  • Essieu N° 1 : Ressorts à lames paraboliques – 2 lames de 30mm - 2 amortisseurs hydrauliques - barre stabilisatrice Ø 48 mm.
  • Essieu N° 2 : 4 coussins pneumatique - guidage de l'essieu AR par 4 bras longitudinaux et un bras triangulé supérieur - 2 amortisseurs hydrauliques - barre stabilisatrice Ø 60 mm.Système de Contrôle électronique de la suspension ECAS avec commande de mise à quai - course utile de la suspension 201 mm (+140/-61 mm).

Réservoirs à combustible

  • Réchauffeur réservoir AdBlue
  • Réservoir 550 L
  • Réservoir Ad Blue 80 L
  • Réservoir Ad Blue 135 L
  • Réservoir Ad Blue 50 L
  • Réservoir Ad Blue 60 L

Prises de mouvement

  • PTO ZF N H/1B ''plateau"
  • PTO ZF N H/1C ''pompe''
  • PTO ZF N H/4B ''plateau''
  • PTO ZF N H/4C ''pompe''
  • PTO ZF N.../10 "pompe"
  • PTO ZF N.../10 ''plateau'' position haute
  • PTO ZF N.../10 ''pompe'' position haute
  • PTO ZF N/10B "Plateau"
  • PTO ZF N/10B "Plateau"
  • PTO ZF NAS/10 à 2 sorties indépendantes

Légende
  • : Équipement de série
  • : Équipement en options

Notes :

1 Les informations et les illustrations de cette fiche technique sont communiquées à titre indicatif. L’ensemble de ces données est susceptible d’être modifié par le constructeur. Pour de plus amples informations, vous pouvez vous adresser directement à votre distributeur.
